Mini energialánc

Általános információk

Típus: CPS CABLECHAIN
Anyag: üvegszál erősítésű poliamid
Lánc nyithatósága: lásd a katalógusban
Max mozgási sebesség: 10 m/s
Működési hőmérséklet: -30 °C ~ +130 °C
Alkalmazási terület: Nyomdagépek, adagológépek, összeszerelő gépek

Részletes leírás

Helyes kábel befűzés az energialáncba:

A kábelek elhelyezésére nagy gondot kell fordítani. A helytelenül elhelyezett kábel hozzájárulhat az energialánc idő előtti meghibásodásához, mely a kábelek szakadásához vagy a kábelek szigetelő rétegének lekopásához vezethet. A kábelek elhelyezésénél törekedni kell az energialánc egyensúlyának megtartására! A nagyobb átmérőjű kábeleket el kell választani a kisebb átmérőjűektől. A tömlőket és a kábeleket szintén el kell választani.

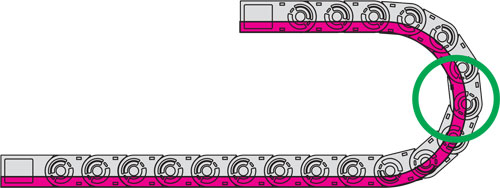

Kérjük, hogy ügyeljenek a lentebb látható helyes kábel elrendezésre. A helytelen kábel elrendezés kábelszakadáshoz vezethet. A rózsaszínnel jelölt rész a kábelt jelképezi. Kérjük ügyeljen arra, hogy a kábel ne legyen megcsavarodva!

Minimális helyszükséglet kiszámítása:

  • Kör keresztmetszetű kábel: a kábel átmérője + 10%
  • Lapos kábel: a kábel szélessége + 10% és magassága + 10%
  • Tömlő: a tömlő átmérője + 20%

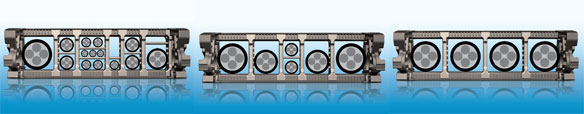

A nagyobb átmérőjű kábeleket és tömlőket mindig az energialánc széléhez, míg a kisebb átmérőjüket középre kell elhelyezni, megtartva az energialánc egyensúlyát! Alább láthat néhány példát az energialánc belső terének a helyes osztásáról.

Videók

Katalógusok, technikai információk

Gyártói információ

A CP SYSTEM CO.,.LTD. energialáncokat, hajlékony tömlőket, elektromos kábelvédő csatlakozókat valamint robotokhoz való kábelvédő alkatrészeket értékesít. Ők felelnek a gyártásért, készletgazdálkodásért, beszállításért. A helyi piacukon vezető szerepet töltenek be. ISO 9001(KOR-483-01, ISO 14001(K1356.05) tanúsítvánnyal rendelkeznek, valamint megannyi egyéb bizonyítványt tudhatnak magukénak, mint például az UL, VDE, IPA, CE, TUV and ASTM.




Támogatás

Kérdezzen a termékcsoport szakértőjétől!

Amennyiben kérdése van a termékekkel kapcsolatban, kérem keresse fel a lentebb megtalálható kollégáink egyikét.

Kérdése van? Írjon nekünk!

Kollégáink 1 munkanapon belül válaszolnak üzenetére.

A *-al jelölt mezők kitöltése kötelező

Az ajánlott maximális lánchossz típusoként eltérő. Kérjük tekintse meg a termék katalógusát a KATALÓGUSOK, TECHNIKAI INFORMÁCIÓK menüpont alatt.
Cikkszám Lánc
osztása
(mm)
Típus Hajlítási
sugár
(mm)
Belső
szélesség
(mm)
Belső
magasság
(mm)
Kompatibilis
lánc
3D
modell
Eladási ár
S-DV033 Regisztráció szükséges
S-DV030 Regisztráció szükséges
CPS015.06.R18 15 Energialánc R18 06 10 Regisztráció szükséges
CPS015.10.R18 15 Energialánc R18 10 10 Regisztráció szükséges
CPS015.10.R38 15 Energialánc R38 10 10 Regisztráció szükséges
CPS015.15.R18 15 Energialánc R18 15 10 Regisztráció szükséges
CPS015.20.R18 15 Energialánc R18 20 10 Regisztráció szükséges
CPS015.20.R28 15 Energialánc R28 20 10 Regisztráció szükséges
S-TEB015.06 15 Végelem szett n/a 06 10 CPS015.06 Regisztráció szükséges
S-TEB015.10 15 Végelem szett n/a 10 10 CPS015.10 Regisztráció szükséges
S-TEB015.15 15 Végelem szett n/a 15 10 CPS015.15 Regisztráció szükséges
S-TEB015.20 15 Végelem szett n/a 20 10 CPS015.20 Regisztráció szükséges
CPS020.15.R28 20 Energialánc R28 15 14,5 Regisztráció szükséges
CPS020.15.R38 20 Energialánc R38 15 14,5 Regisztráció szükséges
CPS020.20.R28 20 Energialánc R28 20 14,5 Regisztráció szükséges
CPS020.20.R38 20 Energialánc R38 20 14,5 Regisztráció szükséges
CPS020.20.R48 20 Energialánc R48 20 14,5 Regisztráció szükséges
CPS020.30.R28 20 Energialánc R28 30 14,5 Regisztráció szükséges
CPS020.30.R38 20 Energialánc R38 30 14,5 Regisztráció szükséges
CPS020.30.R48 20 Energialánc R48 30 14,5 Regisztráció szükséges
CPS020.40.R28 20 Energialánc R28 40 14,5 Regisztráció szükséges
CPS020.40.R38 20 Energialánc R38 40 14,5 Regisztráció szükséges
CPS020.40.R48 20 Energialánc R48 40 14,5 Regisztráció szükséges
S-TEB020.15 20 Végelem szett n/a 15 14,5 CPS020.15 Regisztráció szükséges
S-TEB020.20 20 Végelem szett n/a 20 14,5 CPS020.20 Regisztráció szükséges
S-TEB020.30 20 Végelem szett n/a 30 14,5 CPS020.30 Regisztráció szükséges
S-TEB020.40 20 Végelem szett n/a 40 14,5 CPS020.40 Regisztráció szükséges
CPS030.35.R38 25 Energialánc R38 35 19 Regisztráció szükséges
CPS030.15.R38 30 Energialánc R38 15 19 Regisztráció szükséges
CPS030.25.R38 30 Energialánc R38 25 19 Regisztráció szükséges
CPS030.25.R48 30 Energialánc R48 25 19 Regisztráció szükséges
CPS030.35.R48 30 Energialánc R48 35 19 Regisztráció szükséges
CPS030.50.R38 30 Energialánc R38 50 19 Regisztráció szükséges
CPS030.50.R75 30 Energialánc R75 50 19 Regisztráció szükséges
S-TEB030.15 30 Végelem szett n/a 15 19 CPS030.15 Regisztráció szükséges
S-TEB030.25 30 Végelem szett n/a 25 19 CPS030.25 Regisztráció szükséges
S-TEB030.35 30 Végelem szett n/a 35 19 CPS030.35 Regisztráció szükséges
S-TEB030.50 30 Végelem szett n/a 50 19 CPS030.50 Regisztráció szükséges
CPS033.27.R75 33 Energialánc R75 27 23 Regisztráció szükséges
CPS033.37.R75 33 Energialánc R75 37 23 Regisztráció szükséges
CPS033.77.R35 33 Energialánc R35 77 23 Regisztráció szükséges
CPS033.77.R75 33 Energialánc R75 77 23 Regisztráció szükséges
S-EEB033.27.R75 33 Végelem szett n/a 27 23 CPS 033 Regisztráció szükséges
S-EEB033.37.R75 33 Végelem szett n/a 37 23 CPS 033 Regisztráció szükséges
S-EEB033.77.R35 33 Végelem szett n/a 77 23 CPS 033 Regisztráció szükséges
S-EEB033.77.R75 33 Végelem szett n/a 77 23 CPS 033 Regisztráció szükséges
