Max sebesség: | 20x5-ös orsónál: 0,25m/s 20x10-es orsónál: 0,50m/s 20x20-as orsónál: 1,0m/s 20x40-es orsónál: 2,0m/s |
Ajánlott szervomotor: | 400W / 750W |
Működési hőmérséklet: | 0 °C- +40 °C |
Páratartalom: | 35-90% RH |
Ajánlott kenőanyag: | Lásd a lineáris egységen elhelyezett QR kód beolvasásával |
Fy max= 7463N* |
|
* -tájékoztató adatok. A tényleges terhelhetőséget, kérjük ellenőrizze a konfigurátorunk segítségével. A konfigurátort itt érheti el: KONFIGURÁTOR |
Felület előkészítés:
A lineáris egységet megfelelően előkészített, zsírtalanított, szennymentesített felületre lehet csak elhelyezni, melynek a síklapúság tűrése 0,2mm/m-en belül kell lennie.
Általános leírás:

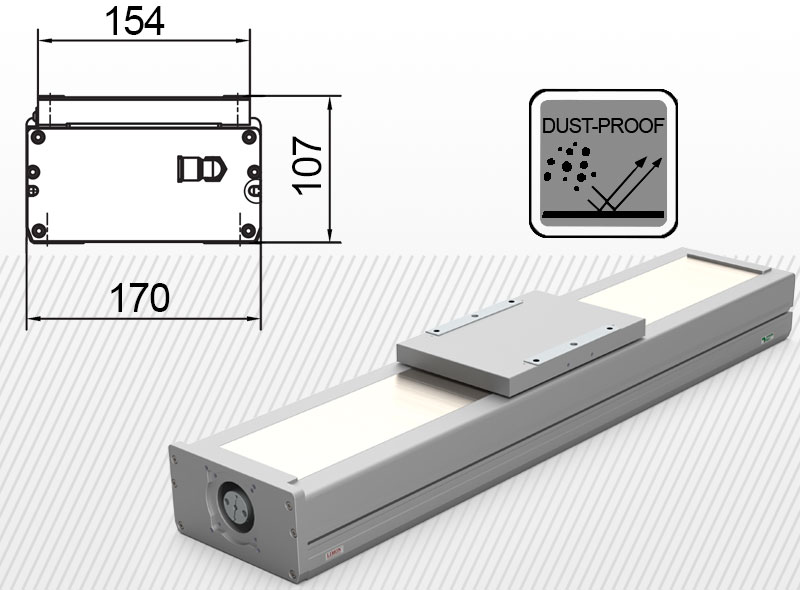

Az YSC 170 szervo tengely golyósorsós hajtású kivitel. A lineáris egységben hengerelt golyósorsó található enyhén előfeszített golyósanyával. Az egység kéty vezetéket tartalmaz, melyen két-két lineáris kocsi fut. Az YSC lineár modult javasoljuk poros környezetben való felhasználásra. Az YSC szervo tengely belső alkatrészei védettek, de finom poros környezetbe semmiféleképpen sem ajánljuk a használatát.
Amennyiben kültéri alkalmazásra vásárolná meg a terméket, kérem konzultáljon velünk, ugyanis a lineáris megvezetés és a fogasszíjtárcsa nem rozsdamentes acélból készültek!
A lineáris egység kiegészítői:

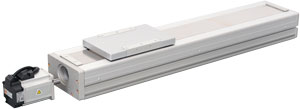

Az alábbi ábrán szeretnénk szemlélteni, hogy cégünk kompletten tudja szállítani az összes kiegészítőt, meghajtást, vezérlést a lineáris egységhez. A lenti fotón az általunk javasolt szervomotoros kombináció található. Ez az összeállítás szavatolja az üzembiztos megoldást, melynél természetesen el lehet térni az ajánlott márkáktól. Cégünk Panasonic szervomotort kínál. A konfiguráció alap tartozéka a szervo meghajtó, mely STEP-DIR vagy EtherCAT kommunikációra képes. A szervomotor elérhető fékes kivitelben is.
A fenti lineáris szán konfiguráció alkatrészei lehetnek. Az alábbi egy példa lehetőség, mely segít Önnek összeállítani a saját szettjét. A termékek nevére belinkeltük a weboldalunkon található információkat. A lentiek mellett akár saját szervomotorjával, vagy az általunk kínált léptető motorral is meghajtható a szervo tengely. Erről tájékozódjon a konfigurátorunkban!:
- Lineáris egység: YSC 170 típus
- Szervomotor:
Liqi típus STEP-DIR kommunikációval
Minas A6 EtherCAT kommunikációval

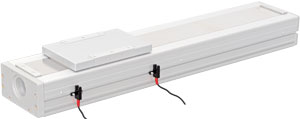

A fenti szervo tengely konfigurációhoz kínálunk még univerzális kiegészítőket úgy mint, végállás és home szenzorokat egy szettben. A szenzorok beszállítója szintén a Panasonic.
A LIMON AUTO TECH CO. LTD egy csúcstechnológiás gyártó, amely automatizált könnyű és közepes teljesítményű lineáris mozgásrendszerekre specializálódott, és jelenleg gyors fejlődésen megy keresztül mind a kapacitás, mind a képességek terén. Kiváló ügyfélmegoldásokat kínálnak mind a tényleges végfelhasználói keresletre összpontosítva, mind pedig a szorgalom, következetesség, reakciókészség, megbízhatóság és a részletekre való odafigyelés erős alapjára építve, ami miatt a LIMON termékeket széles körben értékesítik Európában, Ázsiában és Dél-Amerikában.
Az egyik fő termék – a világszerte jó hírnévvel és visszajelzéssel rendelkező lineáris egységek, amely széleskörű felhasználási területtel rendelkezik, általában a következő iparágakban:
- LCD panel ipar
- Lítium akkumulátor ipar
- Fotovoltaikus ipar
- Autóipar
- Felderítési ipar
- Orvosi ipar
A fentiek alapján a Power Belt Kft magabiztosan gyártja, szereli a lineáris egységeket a gyáli és budapesti telephelyein. A magyarországi gyártás nagy rugalmasságot, rövid határidőt és azonnali reagálást biztosít vevőink részére. Több fejlesztés kimondottan a pertnereink visszajelzése alapján történt meg, mely a helyi viszonylatoknak megfelelően olyan versenyelőnyt biztosít a Limon lineáris egységeknek, melyek megkerülhetetlen beszállítóvá tesz bennünket a lineáris egységek területén. Cégünk nagy hangsúlyt fektet a minőségre, végellenőrzésre és a utólagos támogatásra.
Az alábbi videó segítségével szeretnénk bemutatni partnerünket a LIMON AUTO TECH CO. LTD-t:
Telefon: +36 1 611 7149
E-mail: vida.krisztian@powerbelt.hu
Fénykép (kattintással nagyítható)
|
Lineáris egység megnevezése | Golyósorsó menetemelkedése | Megjegyzés | Visszaállási pontosság | Nettó kedv. ár | Katalógus | Kiválasztás |
---|
Lineáris egység megnevezése | Megjegyzés | A profil terhelési aránya | Visszaállási pontosság | Nettó kedv. ár | Gyártási határidő* | Katalógus | Kiválasztás |
---|
