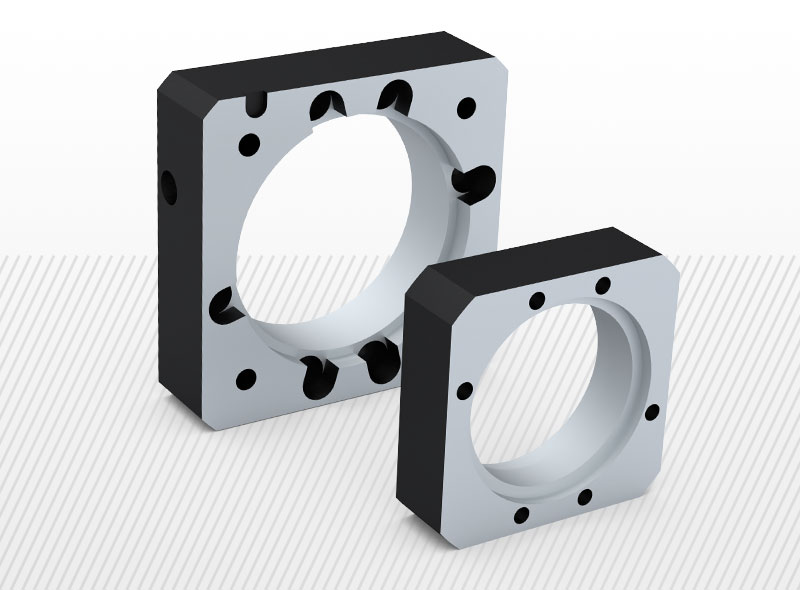

Motor adpater KPX, SVX hajtóműhöz

Általános információk

szervo motor adapter rajz

A rajzon látható méretek az alábbi táblázatban találhatók. Kérjük ellenőrizze a kompatibilitást!

Gyártónk (KDP) szervo hajtómű konfigurátora az alábbi linken érhető el. Itt a szervo motor alapján generálhat rajzokat, 3D modelleket és ellenőrizheti a csatlakozó perem helyességét. Link: konfigurátor

Részletes leírás

Videók

Katalógusok, technikai információk

Gyártói információ

A KOFON ® 2010-ben alapított vállalat, mely mára 650 alkalmazottat foglalkoztat. Filozofiűjuk szerint a minőség és a vevői igények vannak a középpontban. Termékeik nagy pontosságú szerszámgépekben, intelligens logisztikai rendszerekben, a robotikában egyaránt megtalálhatóak.

Innovatív termékek és hatékony technológia

A szervo bolygókerekes hajtóműveik az automatizálási projektektől kezdve minden szektorban képesek megfelelni a különféle bonyolult követelményeknek. A magasan képzett mérnöki csapat már az első alkalommal támogatni tudja Önt a többnyire személyre szabott hajtómű  megoldásban.

Használja ki az erőteljes hajtómű  tervező program (KDP) előnyeit.

A Kofon Design Program (KDP) támogatja, hogy néhány lépésben megvalósítsa a szervomotorok és hajtóművek optimális portfólióját. A KDP lehetővé teszi a hozzáférést szinte minden szervomotorohoz és rengeteg alkalmazást kínál. A rajz ingyenesen letölthető a KDP-ről online, a rendelkezésre álló rajz pedig pdf, dwg és step formátumban is elérhető.

Tökéletesség a minőség-ellenőrzés minden eszközével

A Kofon innovatív termékeivel évtizedek óta nagy elismerést vív ki a vásárlók körében világszerte, ezt tiszteletben a teljes gyártási folyamatban ügyelnek minden részletre . Minőségirányításuk szigorúan megfelel az ISO9001:2015 szabványnak. Minden alkatrész és termék hatékonyan nyomon követhető. Tökéletesség minden részlettel, ez az ígéretük, minden termékünkre vonatkozóan.

Hívjon bennünket!

Kérdezzen a termékcsoport szakértőjétől!

Amennyiben kérdése van a termékekkel kapcsolatban, kérem keresse fel a lentebb megtalálható kollégáink egyikét.

Kérdése van? Írjon nekünk!

Kollégáink 1 munkanapon belül válaszolnak üzenetére.

A *-al jelölt mezők kitöltése kötelező

Csatlakozó szervomotor kiválasztó

Kérjük válassza ki a csatlakoztatni kívánt szervomotor típusát megnevezés vagy méretek alapján

Kérjük válassza ki a csatlakoztatott motor típusát


Kérjük töltse ki az alábbi adatokat (mindegyik kötelező), majd kattintson a szűrés gombra!

C1 - csatlakozó furat osztókör átmérő: mm
C2 - csatlakozó menet méret:

vagy
mm
C3 - motor tengely átmérő: mm
C4 - tengelycsonk hossz: mm
C5 - motor csatlakozó perem átmérő: mm
A táblázatban található néhány motor típus irányadó. Ettől eltérő típusjelű motorral is kompatibilis lehet a csatlakozó perem. Kérjük ellenőrizze a motor csatlakozó méreteit, hogy a lentebb felsorolt típussal és adatokkal megegyeznek e.
Cikkszám Hajtómű típusa C1
csatl. furat
osztókör átm.
C2
csatl. menet
mérete
C3
motor tengely
átmérő
C4
Tengelycsonk hossz
C5
motor csatl.
perem átmérő
3D
modell
Kompatibilis motorok Eladási ár
93.026.788 KPX 045 46mm M3 8mm 25mm 30mm Omron R88M-1M10030;Omron R88M-G10030;Omron R88M-K10030;Panasonic MHMF012L1;Panasonic MSMD012J1;Panasonic MSME012G1;Panasonic MSMF012L1;Rtelligent RSMA-M04_0330A;Siboni S0402B-354;Siemens 1FK2102-1A Regisztráció szükséges
93.026.789 KPX 045 46mm M4 8mm 25mm 30mm ABB ESM04X-101-302;Allen-Bradley TLP-A046-010;Delta ECM-A3H-C_0401;Delta ECM-A3L-C_0401;Delta ECMA-C_0401;Hiwin EM1CM102;Keyence SV2-_010Ax;Kinavo SMH40-103028ENL;Leadshine ELM1H-0100MA40;Mitshubishi HF-KP13;Mitshubishi HG-KN13;Mitshubishi HG-KR13;Mitshubishi HG-MR13;Mitshubishi HK-KT13W;Omron R88M-1M10030;Siemens 1FK2102-1A;Siemens 1FL6024-2A;Siemens 1FT2102-1A;Unitronics UMM-0001BA_-B4;Veichi V7E-L04A-R1030;Yaskawa SGM7A-01A;Yaskawa SGM7J-01A;Yaskawa SGMAV-01A;Yaskawa SGMJV-01A Regisztráció szükséges
93.026.792 KPX/SVX 065, KT-FL 070 70mm M5 14mm 30mm 50mm ABB ESM06X-201-302;ABB ESM06X-401-302;ABB HDS6_-0102A;ABB HDS6_-0104A;Allen-Bradley TLP-A/B070-040;Allen-Bradley TLP-A070-020;Delta ECM-A3H-C_0602;Delta ECM-A3H-C_0604;Delta ECM-A3L-C_0602;Delta ECM-A3L-C_0604;Delta ECMA-C_0602;Delta ECMA-C_0604;Delta ECMA-J_0604;Estun EMJ-02A;Estun EMJ-04A;Festo EMMT-AS-60L;Festo EMMT-AS-60S;Hiwin EM1CM202;Hiwin EM1CM402;Keyence SV2-_020Ax;Keyence SV2-_040Ax;Kinavo SMH60-203026;Kinavo SMH60-403026;Leadshine ELM1H-0200MA60;Leadshine ELM1H-0400MA60;Leadshine ELM1S-0400FM60F-HH2;Mitshubishi HF-KP23;Mitshubishi HG-KN23;Mitshubishi HG-KN43;Mitshubishi HG-KR23;Mitshubishi HG-KR43;Mitshubishi HG-MR23;Mitshubishi HG-MR43;Mitshubishi HK-KT23W;Mitshubishi HK-KT43W;Rtelligent RSMA-M06_0630A;Rtelligent RSMA-M06_1330A;Siboni S0601B-302;Siboni S0602B-301;Siemens 1FK2103-2A;Siemens 1FK2103-4A;Siemens 1FK2203-2A;Siemens 1FK2203-4A;Siemens 1FL6032-2AF;Siemens 1FL6034-2AF;Siemens 1FT2103-2A;Siemens 1FT210342A;Siemens 1FT2203-2A;Siemens 1FT2203-4A;Unitronics UMM-0002BA_-B4;Unitronics UMM-0004BA_-B4;Veichi V7E-L06A-R2030;Veichi V7E-L06A-R4030;Veichi V7E-M06A-R4030;Yaskawa SGM7A-02A;Yaskawa SGM7A-02D;Yaskawa SGM7A-04A;Yaskawa SGM7A-04D;Yaskawa SGM7J-02A;Yaskawa SGM7J-04A;Yaskawa SGMAV-02A;Yaskawa SGMAV-04A;Yaskawa SGMJV-02A;Yaskawa SGMJV-04A Regisztráció szükséges
93.027.632 KPX/SVX 065, KT-FL 070 70mm M4 11mm 30mm 50mm Omron R88M-1M20030;Omron R88M-G20030;Omron R88M-K20030;Omron R88M-KH20030;Panasonic MHMF022L1;Panasonic MSMD022J1;Panasonic MSME022G1;Panasonic MSMF022L1 Regisztráció szükséges
93.026.791 KPX/SVX 065, KT-FL 070 70mm M4 14mm 30mm 50mm Omron R88M-1M40030;Omron R88M-G40030;Omron R88M-K40030;Omron R88M-KH40030;Panasonic MHMF042L1;Panasonic MSMD042J1;Panasonic MSME042G1;Panasonic MSMF042L1 Regisztráció szükséges
93.026.793 KPX/SVX 085, KT-FL 090 90mm M6 19mm 40mm 70mm ABB ESM08X-751-302;ABB HDS8_-0309A;Allen-Bradley TLP-A/B090-075;Delta ECM-A3H-C_0807;Delta ECM-A3L-C_0807;Festo EMMT-AS-80M;Hiwin EM1CM752;Keyence SV2-_075Ax;Mitshubishi HF-KP73;Mitshubishi HG-KN;Mitshubishi HG-KR73;Mitshubishi HG-MR73;Mitshubishi HK-KT103W;Mitshubishi HK-KT7M3W;Omron R88E-AECT0330;Siboni S0802B-375;Siboni S0802B-377;Siemens 1FK2104-5A;Siemens 1FK2204-5A;Siemens 1FT2104-5A;Siemens 1FT2204-5A;Unitronics UMM-0007CA_-B4;Unitronics UMM-0010CA_-B4;Yaskawa SGM7A-08A;Yaskawa SGM7A-08D;Yaskawa SGM7A-10A;Yaskawa SGM7A-10D;Yaskawa SGM7J-08A;Yaskawa SGMAV-08A;Yaskawa SGMAV-10A;Yaskawa SGMJV-08A Regisztráció szükséges
93.026.794 KPX/SVX 085, KT-FL 090 90mm M6 19mm 35mm 70mm Delta ECMA-C_0807;Delta ECMA-J_0807;Kinavo SMH80-1003026;Kinavo SMH80-753026;Leadshine ELM1H-0750MA80;Leadshine ELM1H-1000MA80;Siemens 1FL6042-2AF;Siemens 1FL6044-2AF;Veichi V7E-L08A-1R030;Veichi V7E-L08A-R7530;Veichi V7E-M08A-R7530 Regisztráció szükséges
93.026.795 KPX/SVX 085, KT-FL 090 90mm M5 19mm 35mm 70mm Estun EMJ-08A;Estun EMJ-10A;Festo EMMT-AS-80H;Leadshine ELM1S-0750FM80F-HH2;Leadshine ELM1S-1000FM80F-HH2;Omron R88M-1M75030;Omron R88M-K75030;Omron R88M-KH75030;Panasonic MHMF082L1;Panasonic MHMF092L1;Panasonic MSMD082J1;Panasonic MSMD102J1;Panasonic MSME082G1;Panasonic MSMF082L1R88M-G75030;Panasonic MSMF092L1;Rtelligent RSMA-M08_2430A;Rtelligent RSMA-M08_3230A Regisztráció szükséges
93.027.637 KPX/SVX 115, KT-FL 110 90mm M6 19mm 35mm 70mm Delta C10807;Delta C20807;Siemens 1FL6042-2AF;Siemens 1FL6044-2AF Regisztráció szükséges
93.027.636 KPX/SVX 115, KT-FL 110 90mm M6 19mm 40mm 70mm Mitshubishi HG-MR/KR73;Siemens 1FK2.04;Simtach RSMA-M08J2430A;Simtach RSMA-M08J3230A;Yaskawa SGM7A-08A;Yaskawa SGM7A-10A Regisztráció szükséges
93.027.633 KPX/SVX 115, KT-FL 110 115mm M8 19mm 55mm 95mm Omron R88M-1L1K030T;Omron R88M-1L1K530T;Omron R88M-G1K530T;Panasonic MSME102G1;Panasonic MSME104G1;Panasonic MSME152G1;Panasonic MSME154G1;Panasonic MSME204G1;Panasonic MSMF102L1;Panasonic MSMF152L1 Regisztráció szükséges
93.027.634 KPX/SVX 115, KT-FL 110 145mm M8 22mm 58mm 110mm Omron R88M-1L3K030C;Omron R88M-G1K020T;Omron R88M-G1K520T;Panasonic MHMF102L1;Panasonic MHMF152L1;Panasonic MSME304G1;Siemens 1FL6061-1AC;Siemens 1FL6062-1AC;Siemens 1FL6064-1AC Regisztráció szükséges
93.027.635 KPX/SVX 115, KT-FL 110 90mm M5 19mm 35mm 70mm Omron R88M-1M75030T;Omron R88M-G75030;Panasonic MHMF082L1;Panasonic MHMF092L1;Panasonic MSMD082J1;Panasonic MSMD102J1;Panasonic MSMF082L1;Panasonic MSMF092L1 Regisztráció szükséges
