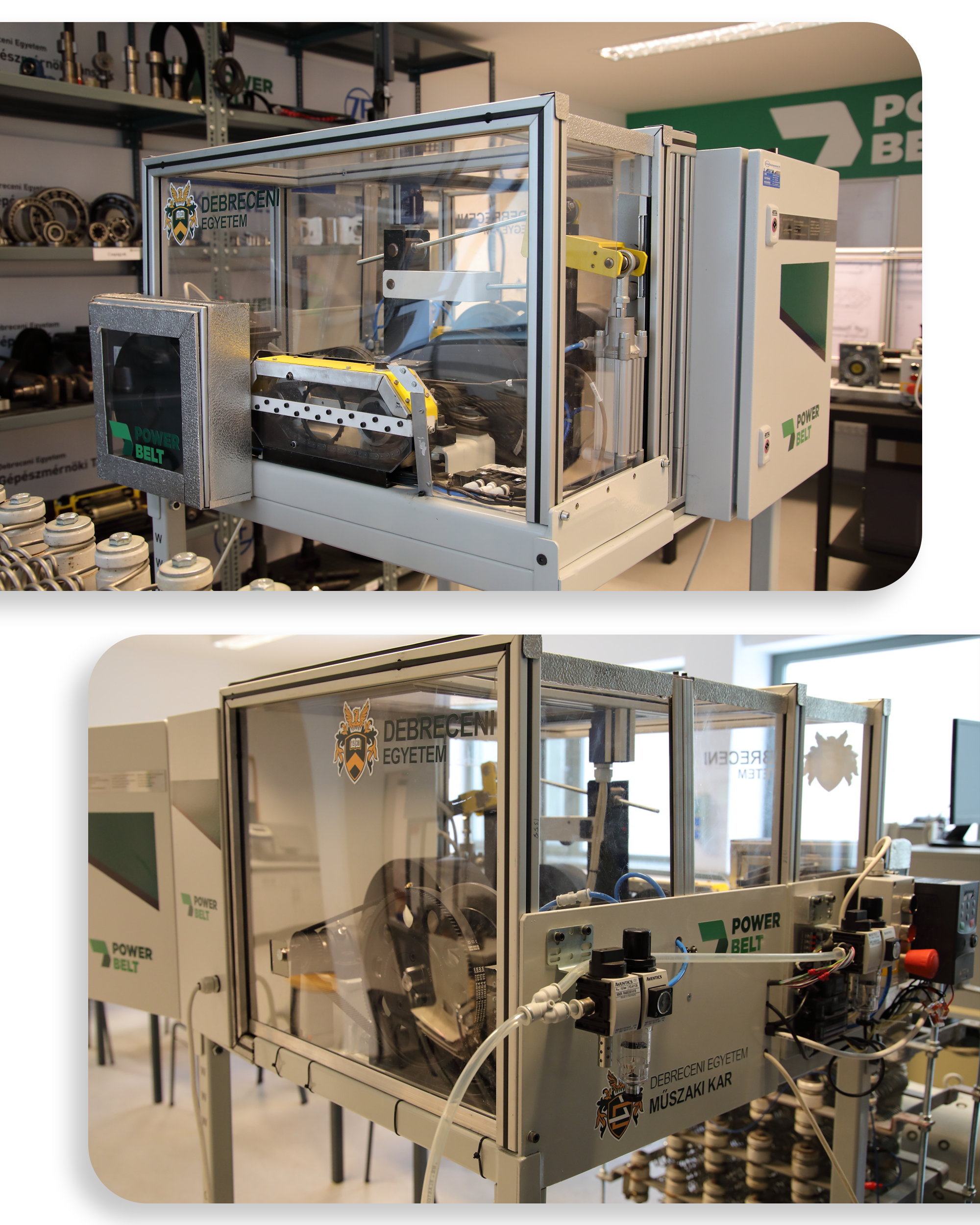

Cégünk a Debreceni Egyetemmel való együttműködés keretein belül járult hozzá egy háromfokozatú mechanikus hajtóműhöz kapcsolódó technológiai demonstrációs és mérőrendszer megvalósításához. A projekt célja, hogy a hallgatók valós ipari megoldásokon keresztül ismerhessék meg a különböző hajtáselemek működését, valamint a fékek hőterhelésének vizsgálatát.

1, A rendszer célja

A cél egy olyan működő demonstráció bemutatása, mely minél több, a hajtóművekben általában szereplő elemet tartalmaz.

A másik cél egy olyan mérőrendszer kialakítása, amely alkalmas fékek termodinamikai viselkedésésének vizsgálatára.

2, A rendszer részei

• Zártszelvényekből és laposacélokból készült gépváz,
• Frekvenciaváltó;
• Háromfázisű aszinkron villanymotor;
• Ékszíjhajtás;
• Lánchajtás roll-ring láncfeszítéssel;
• Pneumatikus működtetésű kétpofás rögzítőfék;
• Nyomatékhatároló temgelykapcsoló, amely egyúttal szögkiegyenlítést is megvalósít;
• Lendkerekek a nagyobb mozgási energia tárolásához (a mérés miatt);
• Oldható, súrlódó lemezes tenglykapcsoló;
• Fogasszíjhajtás;
• Pneumatikus működtetésű tárcsafék;
• Szenzorok a fordulatszámok méréséhez;
• Szenzor a tárcsafék hőmérsékletének méréséhez;
• Kiegészítő elemek (burkolat,levegő-előkészítő egysszégek, vezérlő elektronika).

3, Felhasználás

A gép segítségével jól demonstrálható az egyes hajtás-elemek működése, valamint ellenőrizhető a fék hőterhelésének termodinamikai modellje.

A rendszer a Power Belt, az Aventics és a Keyence által forgalmazott termékek felhasználásával készült.
