SPA Ékszíj profil

Keskeny profilú „SPA” ékszíj

Keskeny profilú „SPA" ékszíj méret jelölése

Az SPA profilú ékszíj a keskeny („Wedge V-belt”) profilú ékszíjak családjába tartozik. Kialakítását illetően a burkolt ékszíjak csoportjába tartozik, amely azt jelenti, hogy az ékszíj külső felületét gumírozott szövettel borították be.

Az ékszíjon a méret jelölése a következő példán kerül bemutatásra: „SPA 2000 Lw” („Lp”, „Ld”, „Le” jelölések ugyanazt a hosszt jelölik.) Az „SPA” jelölés az éjszíj profilját jelenti. Az SPA ékszíj felső szélessége 12,7mm, a „2000” az ékszíj erőhordozó szál mentén mért hosszát jelenti mm-ben. Ezt nevezik „effektív ékszíj hossznak” is, jelölése: „Lw”, „Lp”, „Le”, „Ld” Az SPA ékszíjprofil a klasszikus „A/13” ékszíj „erősített” változata. Az A/13 ékszíjprofil magasságát megnövelték 8mm-ről 10mm-re, az ékszíj dőlésszögének változása nélkül.

A „A/13” ékszíj és az SPA profilú ékszíj ugyanabban a tárcsában alkalmazható, egyedül a megnövekedett szíjmagasság miatt a minimális tárcsaátmerőre kell figyelni. Ha a A/13 ékszíjat kiváltjuk SPA ékszíjra, akkor a tárcsák cseréje nélkül 33%-kal növelni tudjuk a teljesítményátvitelt, mivel az SPA ékszíjnak magasabb a tapadási felülete a magasabb oldalfalnak köszönhetően.

Az SPA profilú ékszíjat mindig az erőhordozó szál mentén mért mérettel jelölik, amelynek betűjele „Lw”, „Lp”, „Ld”, „Le”. A klasszikus profilú ékszíjakat általában belső mérettel jelölik, amelynek betűjele „Li”, az autóipari és mezőgazdasági ékszíjakat viszont külső mérettel jelölik, amelynek a betűjele „La”.

Keskeny profilú „SPA" ékszíj alternatívái

Az SPA ékszíj és az „XPA” (vagy „SPAX”) ékszíj profilja teljes mértékben megegyezik, emiatt egy az egyben kiváltói egymásnak. A különbség a két ékszíjprofil között abban rejlik, hogy az XPA (SPAX) ékszíj fogazott („vágott oldalfalú”) kialakítása miatt kisebb tárcsaátmérőn is alkalmazható, a vágott oldalfalnak köszönhetően pedig a nagyobb a tapadás miatt nagyobb teljesítmény átvitelére képes. (Akár 50-80%-kal nagyobb is lehet.)

A standard SPA profilú ékszíjnak létezik burkolt kivitelű erősített alternatívája, az „Optibelt Red Power3”, illetve a „DTE Optimum PRO” ékszíj típusok. Az erősített ékszíjak főbb előnyei a standard ékszíjakhoz képest:

• 50%-kal nagyobb teljesítményátvitel,
• „Karbantartásmentes” kivitel, így nem szükséges a folyamatos feszesség-ellenőrzés és az utána állítás („Maintenance free”),
• Magasabb hőtűrő képesség,
• A standard ékszíjakkal elletétben hátsó feszítőgörgő használatát is jól tűrik.
• Új hajtások esetén gazdaságosabb megoldást kínálnak, mint a standard ékszíjak, mivel kevesebb ékszíjjal ugyanaz a teljesítmény átvihető, így kisebb bordaszámú ékszíjtárcsára van szükség. Ezáltal a költségeket az ékszíjtárcsánál is tudjuk csökkenteni, illetve a berendezés súlya is jelentősen csökkenthető.

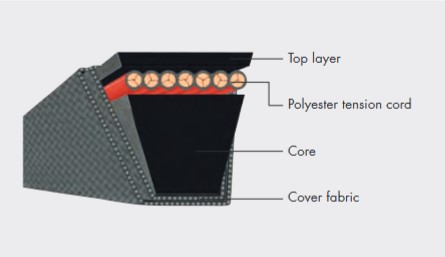

Keskeny profilú ékszíj felépítése

Keskeny profilú „SPA" ékszíj mérete, tulajdonságai

Ékszíj felső részének szélessége: 12,7 mm

Ékszíj magassága: 10 mm

Ajánlott legkisebb tárcsaátmérő: 90 mm

A SPA-es ékszíj hosszméret átváltása:

La = Li + 63 mm

La = Lp Lw, Ld, Le + 18 mm

Lp Lw, Ld, Le = Li + 45 mm

Ékszíj dőlésszöge: 40°

A DIN 7753 / ISO 4184 szabványnak felel meg

Az ékszíj anyaga: Neoprén

Antisztatikus: ISO 1813 szerint (A Power Belt típus nem)

Erőhordozó szál: Poliészter

Hőtűrő képessége: -40 – +70 – 90 °C (gyártónként eltér)

Szettben futtathatóság jelölése az ékszíjakon és a weboldalon: „S=C Plus”, „Set Free”, „L=L”, „M=S”. A fent említett ékszíjak esetében nem kell törekedni arra, hogy az ékszíjakon szereplő gyártási kódok egyezzenek vagy egy időben legyenek legyártva; ezek az ékszíjak minden esetben szettben alkalmazhatóak.

Keskeny profilú „SPA" ékszíj gyártói

Kínálatunkba több nagy múltú ékszíjgyártó terméke megtalálható: Optibelt, DTE, Sanok Rubber (Stomil) Power Belt, ConCar, SWR, Bando, Mitsuboshi, Misumi, Gates, Continental, Synchroflex Bercoflex, Elatech, PIX, Megadyne, Hutchinson

DTE Energy ékszíj gyártója

A Power Belt Kft. által a kelet-európai piacra bevezetett DTE ékszíjak méltó versenytársai a nagy és ismertebb gyártók által képviselt minőségnek. A DTE Európában, az európai magas minőséget követelő ékszíj piacra gyártott termékei minden téren megfelelnek az európai ISO-szabványoknak. A DTE ékszíjak megfizethető megoldást és megbízható minőséget képviselnek az ipar minden szektorában. A DTE ékszíjakat a Sanok Rubber (Stomil) gyártja kizárólag a Power Belt Kft. részére.

Néhány hasznos információ a Power Belt weboldalárol

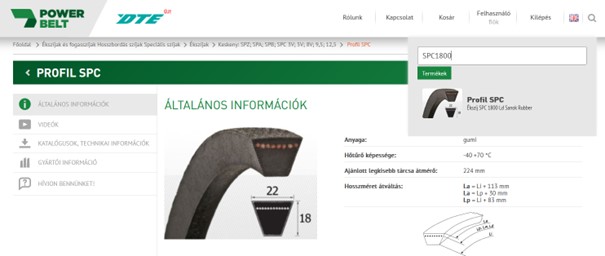

Ha a gyorskeresőbe az ékszíj méretét szóköz nélkül beírja – és nálunk ez a méret megtalálható, – akkor a weboldal a megfelelő termékhez fogja vezetni. A mezőgazdasági és a fűnyírótraktor gyártói cikkszámok beírása esetén is ugyanez fog történni.

Az ékszíj hossz, illetve a tengelytávolság kiszámításához használja a weboldalunkon az ékszíj méretlista felett található ékszíj hossz és tengelytáv kalkulátort.

Optibelt: Az ARNTZ OPTIBELT Csoport Európa piacvezető hajtószíj gyártója. Több, mint százéves gumigyártási tapasztalat alapján 1948 óta széles választékban gyárt különféle hajtószíjakat különböző felhasználási területekre, mint például a gépgyártás, autóipar, mezőgazdasági gépipar és háztartási gépipar.

A családi vállalkozás központja az észak-rajna-vesztfáliai Höxterben található, ahonnan az Arntz OPTIBELT Csoport nyolc helyszínen, hat országban történő termelésének és szíjgyártásának koordinálása zajlik. Minden helyszín egyetlen vezérelvet vall: NYOLC HELYSZÍN, HAT ORSZÁG – EGY MINŐSÉG!

DTE: A Power Belt Kft. által a kelet-európai piacra bevezetett DTE brand termékei méltó versenytársai a nagy és ismertebb gyártók által képviselt minőségnek. A DTE Európában, az európai magas minőséget követelő piacra gyártott termékei minden téren megfelelnek az európai ISO-szabványoknak. A DTE brand minden terméke megfizethető megoldást és megbízható minőséget képvisel az ipar minden szektorában.

Power Belt: A Power Belt szíjak távol-keleti nagymúltú gyártó minőségi termékeiként, kedvezőbb árfekvés mellett jelentenek megbízható megoldást ott, ahol az erős közepes minőség és az alacsony költség elsődleges szempont.
